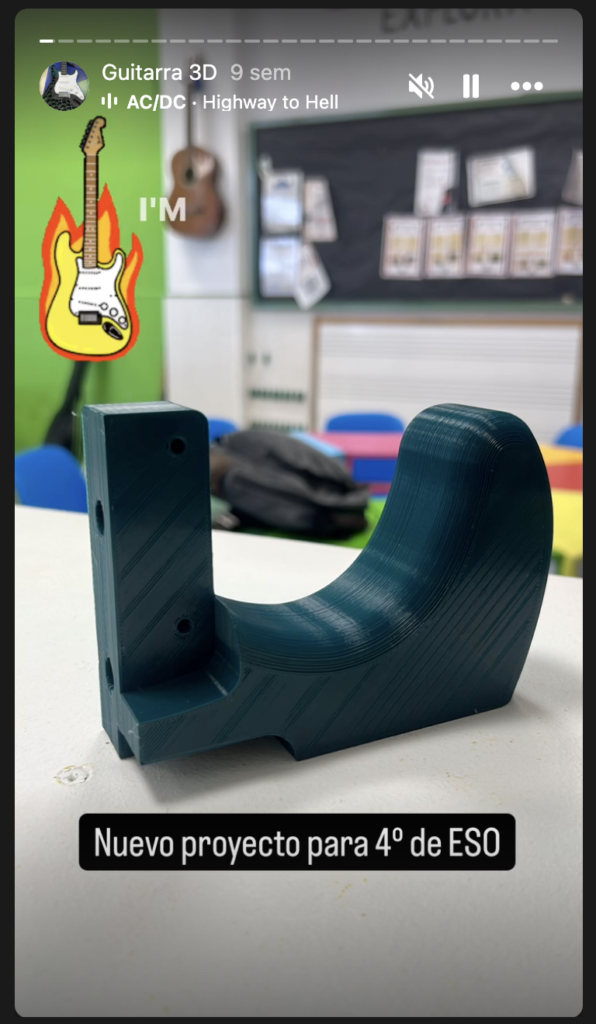

Estos días hemos estado con un nuevo proyecto en 4º de ESO. Y os lo hemos ido contando en nuestra historias de Instagram y Facebook:
Nos tocaba aprender sobre la música popular urbana desde los años 50 hasta nuestros días y hemos decidido acompañar el aprendizaje con el diseño, la construcción y puesta en funcionamiento de una guitarra eléctrica de verdad. Por un lado, las guitarras eléctricas que tenemos en clase son mías (no me importa prestarlas al alumnado), pero ahora, hemos decidido, en lugar de comprar una ya fabricada, diseñar y montar una con nuestros propios medios.
Para eso hemos utilizado algunas plantillas de guitarras eléctricas para impresión en 3D del cuerpo y de algunos detalles que hemos descargado de Thingiverse (hay multitud de diseños de diferentes tipos de cuerpo: SG, Les Paul, Telecaster, Stratocaster, etc.).

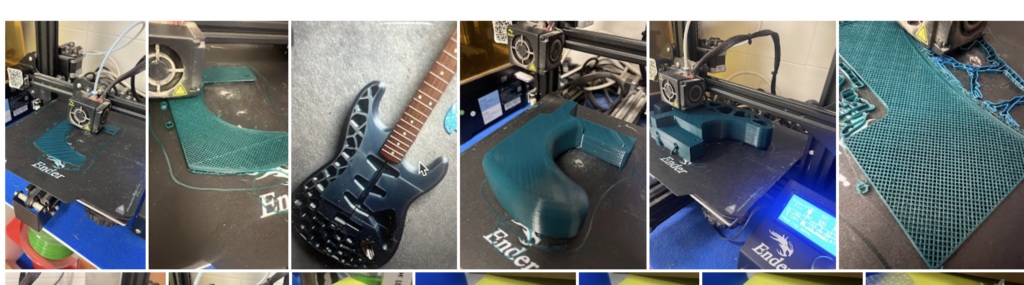

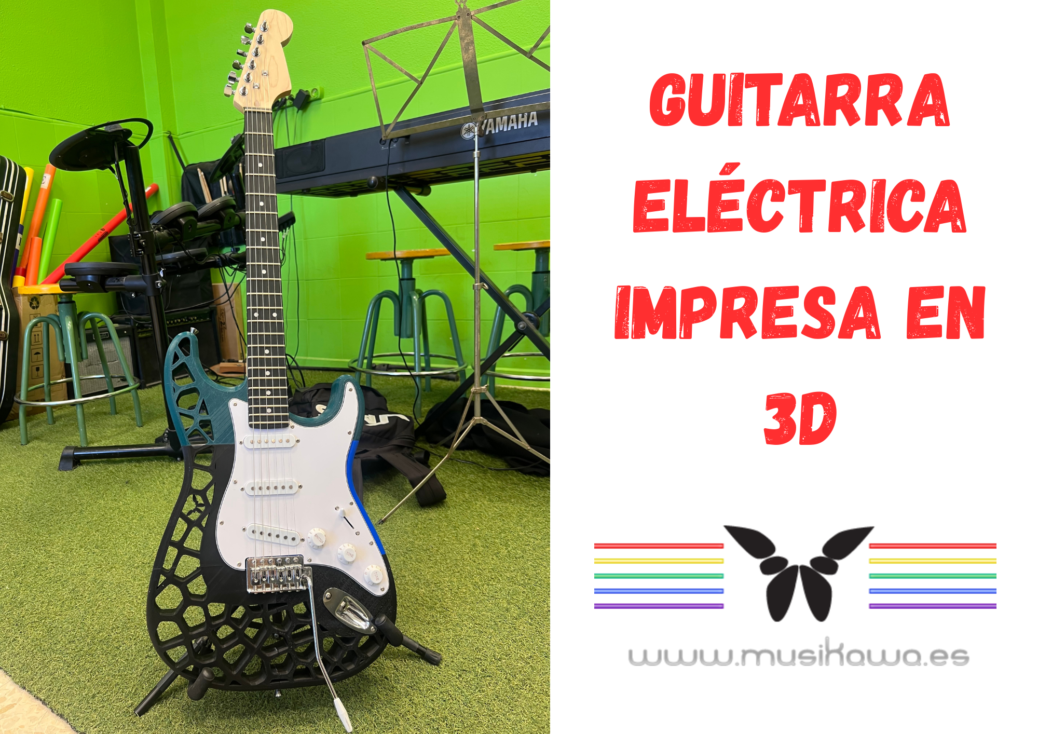

Nosotros hemos elegido una tipo Stratocaster que hemos personalizado con el logo de Musikawa en Tinkercad y que hemos imprimido en 6 piezas que luego hemos tenido que pegar y montar con ayuda de algunas espigas (también impresas en 3D). Para su impresión hemos utilizado una impresora Crealty Ender 3 Pro, filamento PLA (de distintos colores que teníamos en clase) con soportes y un 50% de relleno para que tuvieran suficiente consistencia y aguantaran la tensión de las cuerdas, el mástil y el clavijero.
Tenéis todas las piezas aquí:
- STL cuerpo superior izquierda: Strato superior izquierda (1 descarga)
- STL cuerpo medio izquierda: Strato medio izquierda (0 descargas)
- STL cuerpo abajo izquierda: Strato izquierda abajo (0 descargas)
- STL cuerpo superior derecha: Strato derecha arriba (0 descargas)
- STL cuerpo medio derecha: Strato derecha medio (0 descargas)
- STL cuerpo abajo derecha: Strato derecha abajo (0 descargas)
- 6mm 6mm (0 descargas)
- 10mm 10mm (0 descargas)
Y necesitaréis imprimir una de cada y 4 espigas de 6mm y 11 de 10mm. También podéis personalizar e imprimir los potenciómetros y el embellecedor, pero en nuestro caso, lo hemos dejado para más adelante.

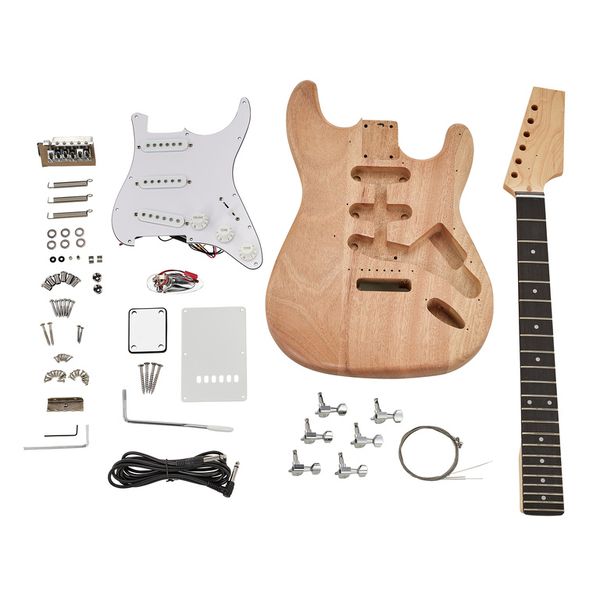

Para la parte electrónica, nos decidimos por un kit de Stratocaster de la marca Harley Benton por su precio (79€) y los comentarios de otros usuarios con respecto a calidad y sonido de las pastillas. El cuerpo de madera lo usaremos como lámpara en un proyecto más adelante y algunos detalles (potenciómetros, embellecedores, etc.), los sustituiremos por nuestras piezas impresas.

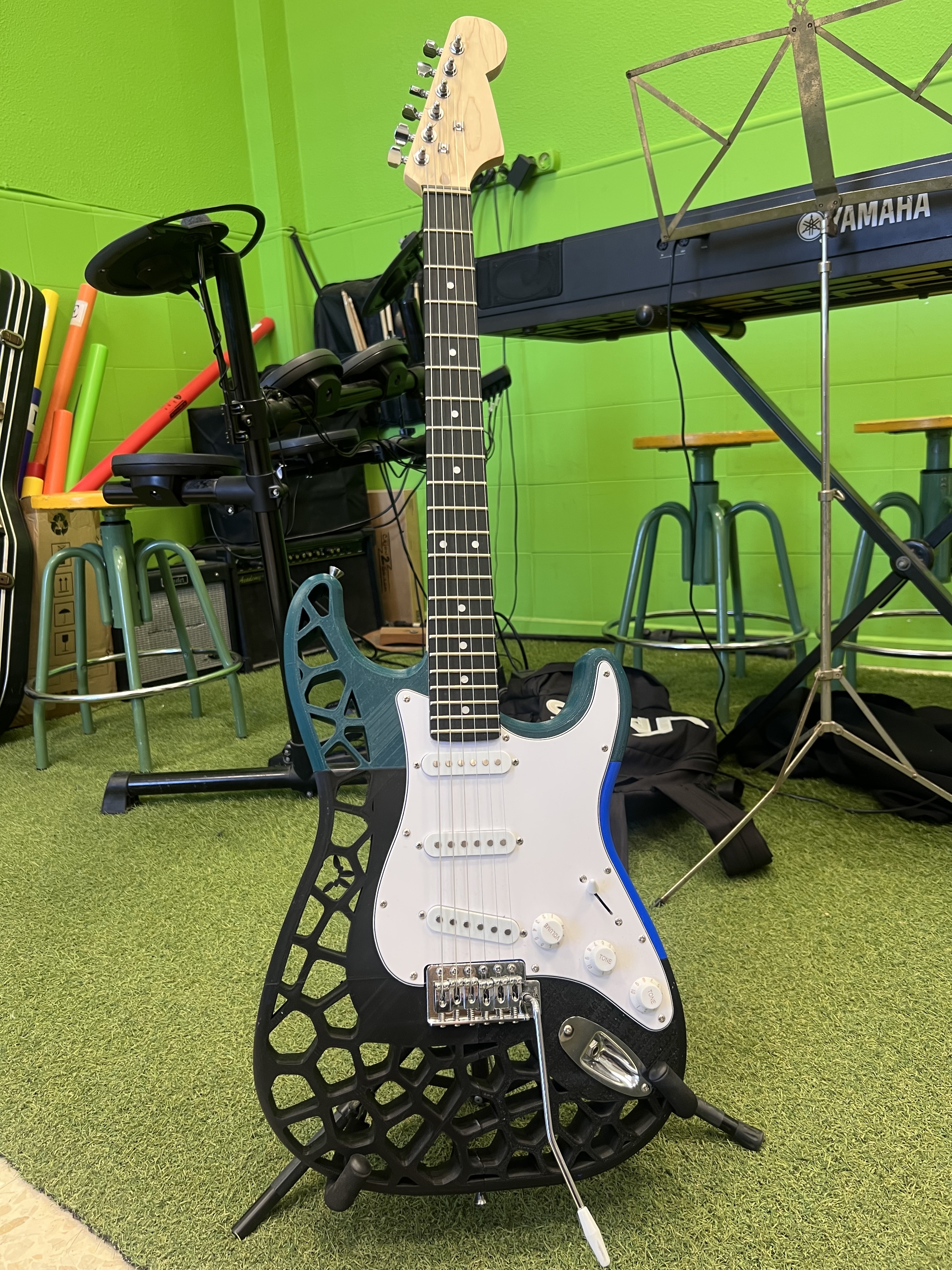

Siguiendo los pasos de montaje del fabricante es relativamente fácil añadir cada una de las piezas al cuerpo (pastillas, cableado, puente, etc.). Algunas soldaduras y voilá!! Tenemos una guitarra eléctrica totalmente funcional, que suena espectacular y que además, hemos construido entre todos ;)) Lo más complicado (y no es imprescindible), cortar y lijar la pala del mástil para darle la característica forma de la strato. El resto, unos cuantos tornillos (que en el pla agarran como si fuera madera) y un poco de paciencia para que todo encaje y ajuste ;))
Ya me diréis qué os parece ;))
Os dejo un álbum con todas las fotos en Google Fotos
Un saludo y seguimos!
